전기 관련 업체에서 사업장 직무고시를 맡기면 준공 후 분전반(분전함, 배전반, 배전함) 내부에 공사업자들이 시공해논 VCTF전선에 대해 항상 언급하게 됩니다. 그래서 해당 법(법령, 법규, 기준, 규칙, 규정, 근거, CODE, 코드)을 KEC(한국전기설비규정) 중심 (2022년 1월 1일 이후)으로 정리해보았습니다.
VCTF전선의 공식명칭은 300/500V 이하 유연성 비닐 케이블(코드)이며, 규격은 KS C IEC 60227-5에 의하여 코드선으로 분류
한국전기설비규정(KEC) - 2022.1.1 이후
전문 다운로드
한국전기설비규정
www.law.go.kr

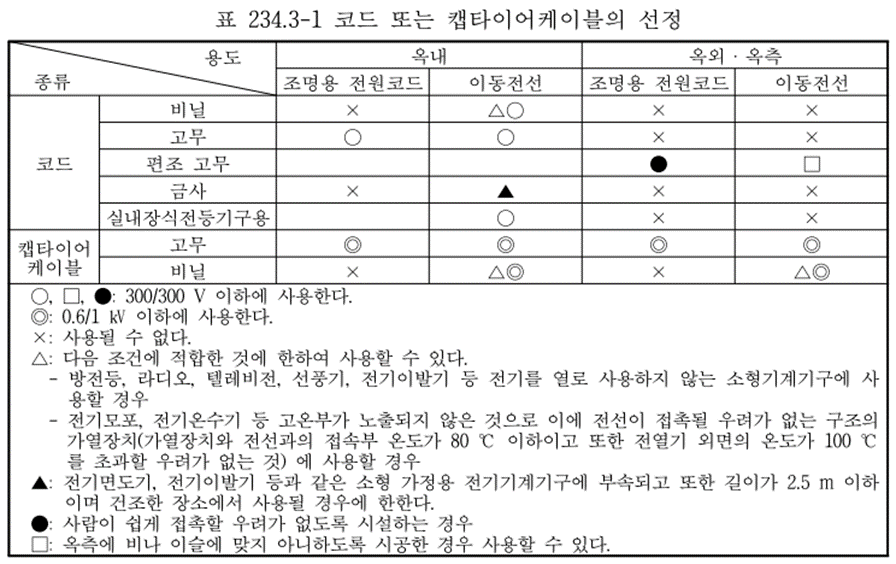

| KEC 234.2 코드의 사용 1. 코드는 조명용 전원코드(KS C IEC 60598-1) 및 이동전선으로만 사용할 수 있으며, 고정배선으로 사용하여서는 안된다. 다만, 234.8에서 규정하는 건조한 곳에 시설하 고 또한 내부를 건조한 상태로 사용하는 진열장 등의 내부에 배선할 경우는 고정배 선으로 사용할 수 있다. KEC 234.3 코드 및 이동전선 1. 조명용 전원코드 또는 이동전선은 단면적 0.75 ㎟ 이상의 코드 또는 캡타이어케이블을 용도에 적합하게 표 234.3-1에 따라 선정하여야 한다. 3. 옥내에서 조명용 전원코드 또는 이동전선을 습기가 많은 장소 또는 수분이 있는 장소에 시설할 경우에는 고무코드(사용전압이 400 V 이하인 경우에 한함) 또는 0.6/1 kV EP 고무 절연 클로로프렌캡타이어케이블로서 단면적이 0.75 ㎟ 이상인 것이어야 한다.  |
전기설비에 대한 세부 검사·점검 기준(KESC)
전문 다운로드
한국한국전기안전공사 대표 홈페이지
한국한국전기안전공사 대표 홈페이지
www.kesco.or.kr

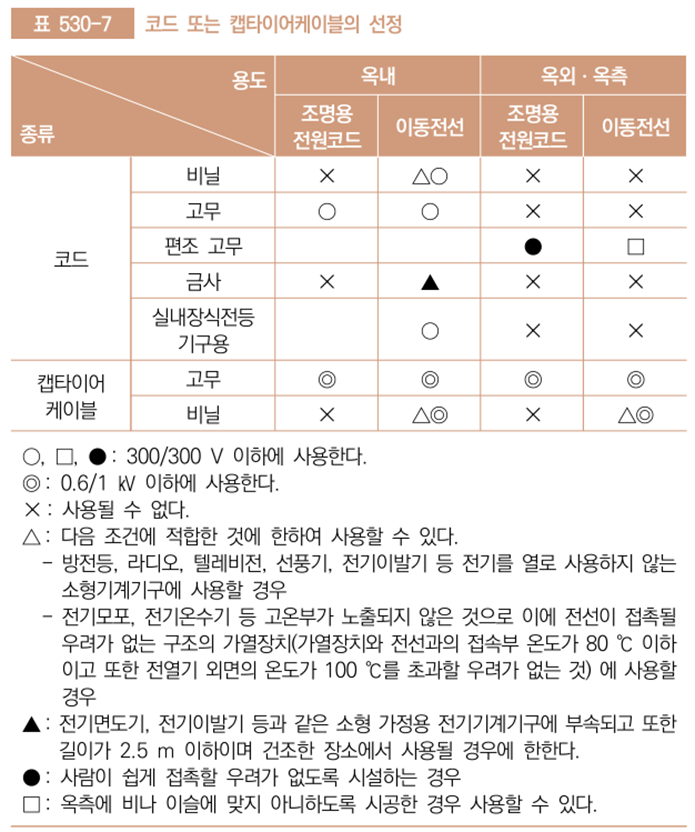

| KESC 530.2.7 코드 및 이동전선 1. 코드는 조명용 전원코드(KS C IEC 60598-1) 및 이동전선으로만 사용할 수 있으며, 고정배선으로 사용할 수 없다. 다만, 건조한 곳에 시설하고 또한 내부를 건조한 상태로 사용하는 진열장 등의 내부에 배선할 경우는 고정배선으로 사용할 수 있다. 2. 코드는 사용전압 400 V 이하의 전로에만 사용할 수 있다. 3. 조명용 전원코드 또는 이동전선은 단면적 0.75 ㎟ 이상의 코드 또는 캡타이어케이블을 용도에 적합하게 표 530-7에 따라 선정한다. 4. 조명용 전원코드를 비나 이슬에 맞지 않도록 시설하고 사람이 쉽게 접촉되지 않도록 시설할 경우는 단면적이 0.75 ㎟ 이상인 450/ 750 V 내열성 에틸렌아세테이트 고무절연전선을 사용할 수 있다. 이 경우 전구 수구의 리드 인출부의 전선 간격이 10 ㎜ 이상인 전구 소켓을 사용하는 것은 0.75 ㎟ 이상인 450/750 V 일반용 단심 비닐 절연전선을 사용할 수 있다. 5. 옥내에서 조명용 전원코드 또는 이동전선을 습기가 많은 장소 또는 수분이 있는 장소에 시설할 경우는 고무코드(사용전압이 400 V 이하인 경우에 한함) 또는 0.6/1 kV EP 고무 절연 클로로프렌캡타이어 케이블로서 단면적이 0.75 ㎟ 이상인 것이어야 한다.  |

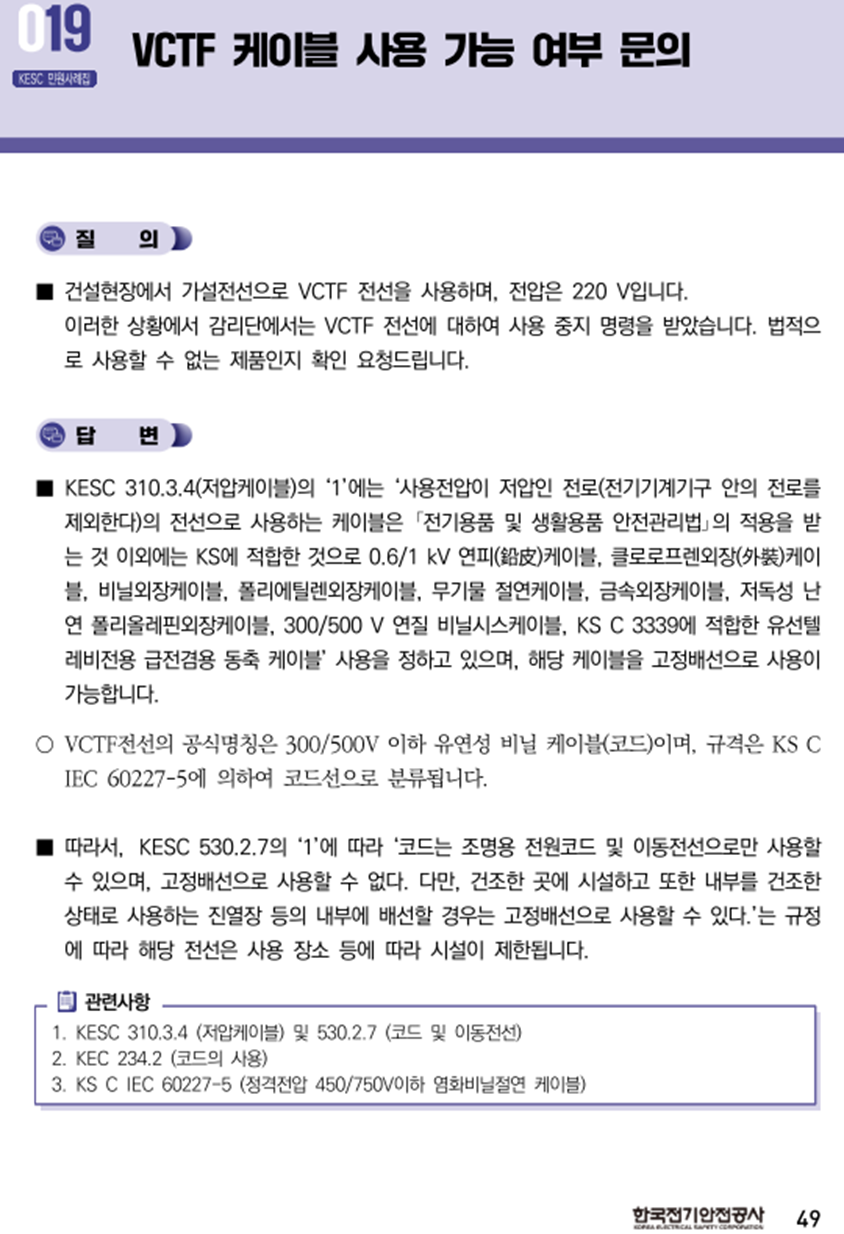

전기설비에 대한 세부 검사·점검 기준(KESC) 민원사례집
전문 다운로드
전기안전인재개발원 홈페이지에 오신것을 환영합니다.
전체 제목 내용 검색 총 11건의 게시물이 있습니다. ( 1 / 2페이지 )
edu.kesco.or.kr
메인-대한전기협회 전기설비기술기준
체계적인 이론과 철저한 실습교육으로 국민의 생명과 재산을 보호하는 전기설비기술기준
kec.kea.kr
과거 기준인 전기설비기술기준의 판단기준은 이 포스팅 참조
VCTF전선의 옥내배선(고정배선) 사용 금지 관련 법(법령, 법규, 기준, 규칙, 규정, 근거, CODE, 코드)
전기 관련 업체에서 사업장 직무고시를 맡기면 준공 후 분전반(분전함) 내부에 공사업자들이 시공해논 VCTF전선에 대해 항상 언급하게 됩니다. 그래서 해당 법(법령, 법규, 기준, 규칙, 규정, 근거
jobjobfire.com
